Graphtec Studio 2 是一款标准软件，具备充分利用切割绘图仪所需的全部功能。
除了贝塞尔曲线创建功能、图层功能、对象合并功能、轮廓功能等设计功能外，还配备了缩放功能、拼贴功能、切割条件设置功能等众多方便切割作业的功能。
此外，它与各种软件具有兼容性，支持导入 EPS、AI、CDR、PDF，因此可以充分利用已在其他软件中创建的数据。
只需一个软件，轻松完成从设计到切割输出的全部操作！
主要功能

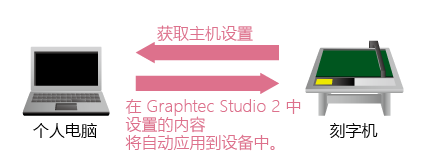

您可以在软件上设置切割绘图仪的切割条件等本体设置，并进行同步。
由于可以保存设置，即使在多台电脑上使用，也能顺利地以相同的条件进行切割。
适用机型：FC9000 / CE8000 / CE8000-40+ASF1-30 / FCX4000 / FCX2000 / CE7000 / CE6000 PLUS / FC8600

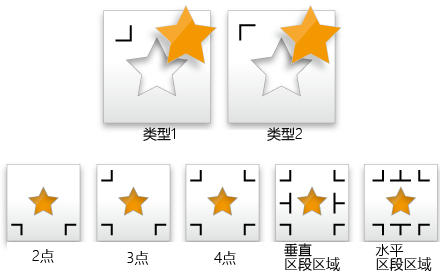

可以设置用于2点、3点、4点校正和分段校正的注册标记。
可根据所需精度和进行打印&切割时的切割范围大小进行灵活选择。

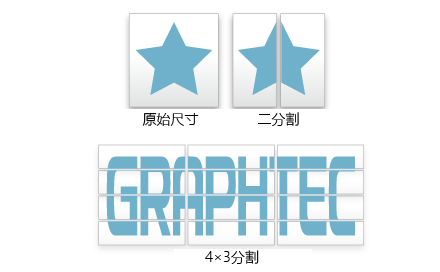

当切割尺寸大于切割绘图仪的可切割范围时，系统会将图像分割成多个拼贴块，并分别作为独立页面进行切割。
可以进行2块分割，或者在更大的情况下进行如3×4（共12块）等方式的分割切割。

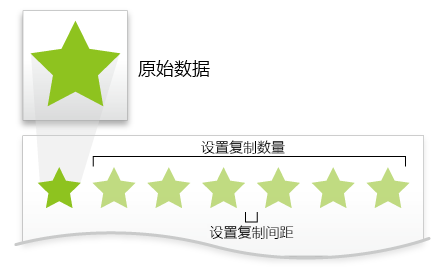

这是在将同一对象均匀排列时使用的工具。
只需设定纵向和横向的复制数量以及复制间距，即可轻松地排列对象。

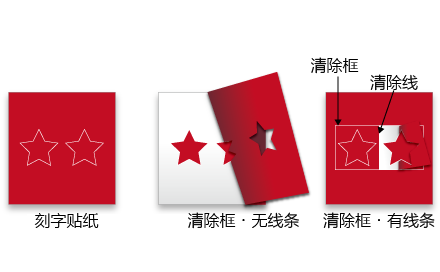

使用清除框和清除线时，在切割乙烯材料的招牌或图形时，可以更容易地去除多余的材料。

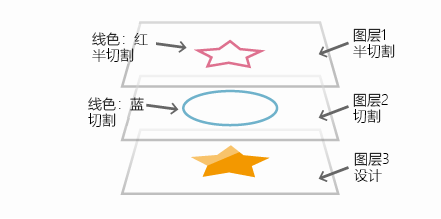

可以使用图层功能创建数据。
此外，还可以根据所使用的颜色（线条颜色 / 填充颜色）或图层，为每个部分分配切割条件。
也可以根据所使用的颜色或图层来指定切割顺序，或设置是否进行切割。
- 右图为示例。
- 切割条件只能按颜色或图层分配。

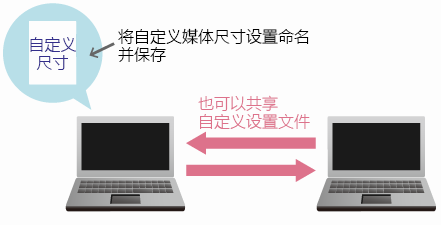

可以将自定义的介质大小设置命名后进行注册和保存。
由于支持导入和导出已保存的自定义设置文件，因此也可以共享自定义设置的尺寸。

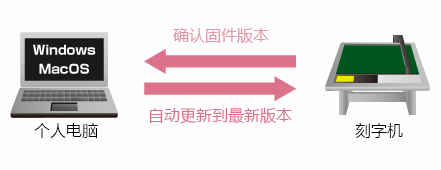

可以在软件界面上检查与电脑连接的切割绘图仪的固件版本，并自动更新为最新版本。
- 自动更新仅限通过 USB 数据线连接时使用。
- 若为 LAN 连接，将引导您前往固件下载页面。
只需将切割数据保存到USB存储器中，并设置到切割绘图仪上，即可进行离线作业。设计师与切割操作员的分工变得明确，操作学习也变得简单。
- USB存储器的格式仅支持FAT32，不支持NTFS和exFAT。
- 文件名需使用半角英文字母、数字及符号表示。
适用机型 : FC9000 / CE8000 / CE8000-40+ASF1-30 / FCX4000 / FCX2000 / CE7000 / CE LITE
在使用USB存储器进行离线操作时，通过在介质上打印条形码，可自动从USB存储器中选择与打印介质匹配的切割数据。这样可避免数据不一致，提高作业的可靠性。
- USB存储器的格式仅支持FAT32，不支持NTFS和exFAT。
- 文件名需使用半角英文字母、数字及符号表示。
适用机型 : FC9000 / CE8000 / CE8000-40+ASF1-30 / FCX4000 / FCX2000 / CE7000
只需将数据发送一次到刻字机，即可连续切割相同的数据。
适用机型 : FC9000 / CE8000 / CE8000-40+ASF1-30 / FCX4000 / FCX2000 / CE7000 / CE6000 PLUS / CE LITE / FC8600

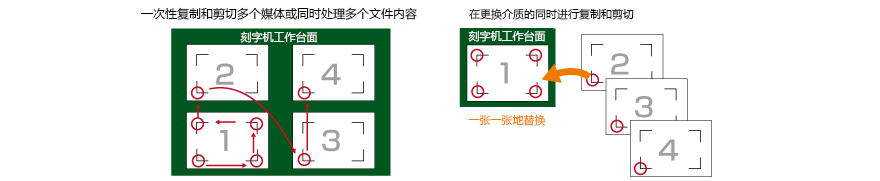

FC9000、CE8000、CE8000-ASF1、FCX4000、FCX2000、CE7000在第一次切割时读取四点定位标记，第二次及以后只需读取一点定位标记即可自动进行数据校正，从而大幅缩短切割时间。
此外，CE8000-ASF1支持结合四点定位校正与两点定位校正的连续切割。第一张读取四点定位进行校正，第二张及以后则在继承第一张校正结果的基础上，通过两点定位进行校正切割，既能保持切割精度，又能大幅缩短切割时间。

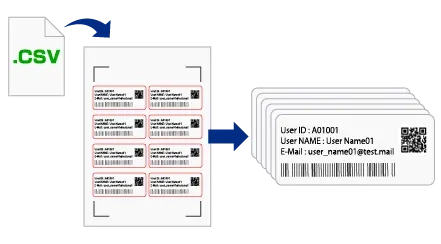

这是一个可以将CSV文件中的数据自动插入到设计数据中并进行打印的功能。
支持插入序列号数据、条形码和二维码，非常适合制作可变信息标签。

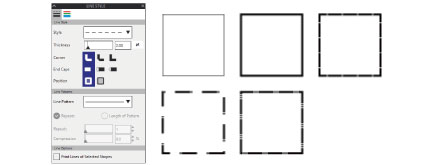

可以更改对象的实线、虚线，以及编辑其粗细和颜色等。

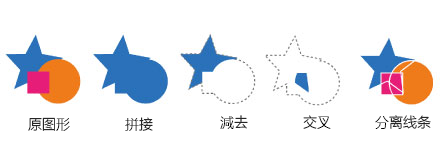

这是一个将重叠的对象合并为新形状的功能。
它支持以下操作：焊接（合并）、减去、排除重叠、交集、中空、分离重叠部分（拆分）等。

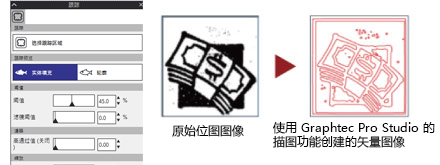

描摹功能是将位图（光栅图像）转换为矢量图像的功能，使其可以作为路径进行编辑。
通过选择要描摹的位图区域，系统会自动生成路径。
规格与功能一览
主要功能
| 项目 | 说明 |
|---|---|
| 设计编辑 | 页面设置 |
| 添加注册标记／条形码 | |
| 填充 | |
| 线条祥式 | |
| 跟踪 | |
| 图像效果 | |
| 本文祥式 | |
| 変換 | |
| 复制 | |
| 修改 | |
| 切割与绘图 | 介质尺寸 |
| 作业大小 | |
| 重复作业 | |
| 切割条件选項 | |
| Sorting 排序 | |
| 清除染线 | |
| 矩阵副本 | |
| 注册标记 | |
| 平铺 | |
| 绘图仪信息 |
支持导入的格式
| 文件格式 | 扩展名 |
|---|---|
| Adobe Illustrator | AI |
| CorelDRAW | CDR |
| Encapsulated PostScript | EPS |
| Portable Document Format | |
| Silhouette Studio V3 | .studio3 |
| Silhouette Studio V2 | .studio |
| Scalable Vector Graphics | SVG |
| Auto CAD Interchange Format | DXF |
| Windows Metafile | WMF |
| Portable Network Graphics | PNG |
| JPEG | JPG |
| Bitmap | BMP |
| Tagged Image File Format | TIFF |
使用环境
| 项目 | 说明 |
|---|---|
| 支持的机型 (*1)(*2) | FC9000 / CE8000 / CE8000-40+ASF1 / FCX4000 / FCX2000 / FC8600 * / CE7000 / CE6000 PLUS * / CE LITE-50 * (* 仅进行过功能测试，不保证正常运行) |
| 支持的操作系统 | Windows 11 / 10 macOS 10.13 (High Sierra) ～ 15 (Sequoia) (*3) |
- 启动 GraphtGraphtec Studio 2 时，请关闭其他切割软件。
- 需要管理员权限。
- 对于操作系统厂商已停止支持的操作系统，本公司也不再提供支持服务。
- 不支持ARM版本的Windows。
- 使用 Remote Panel Utility 更新固件时，请务必不要关闭切割绘图仪的电源，也不要拔掉 USB 数据线。
- 在 Graphtec Studio 2 中使用 AI 文件时，请提前在 Illustrator 中启用“创建 PDF 兼容文件”选项并保存。如果禁用此选项保存的 AI 文件，将无法继承设计数据。
- 在使用 Graphtec Studio 2 时，请确认切割绘图仪的固件版本。
如果未满足下方所列的固件版本要求，请从本公司官网下载安装最新固件，并在更新后再使用。
• FC9000 系列: 版本 2.00 及以上
• CE7000 系列: 版本 1.27 及以上
• FCX4000 系列: 版本 3.20 及以上
• FCX2000 系列: 版本 3.80 及以上
• FC8600 系列: 版本 3.50 及以上
• CE6000 Plus 系列: 版本 1.40 及以上 - 以下产品在未通过切割绘图仪本体的操作面板更改设置的情况下，无法使本软件中指定的切割条件生效。
如果您希望使用本软件指定切割条件进行切割，请务必更改相关设置。
以 CE6000 PLUS 为例：
请将 [工具设置(TOOL)] – [条件优先级] 从 [手动] 更改为 [程序]。
详细的设置方法请参阅各型号的使用说明书。 - Please “Allow” the local network when connecting macOS 15 (Sequoia) to cutting plotter via LAN. The connection will not be activated if selecting “Don’t Allow”. Go to System Preferences and edit the Local Network settings to change the condition. (Graphtec Studio 2 will be shown as [Send to Cutter].)
在 macOS 15（Sequoia）中连接切割绘图仪时，会显示本地网络权限提示画面，请选择“允许”。
如果选择“不允许”，将无法连接切割绘图仪。
此时请打开 macOS 的设置界面，启用本地网络的相关设置。
