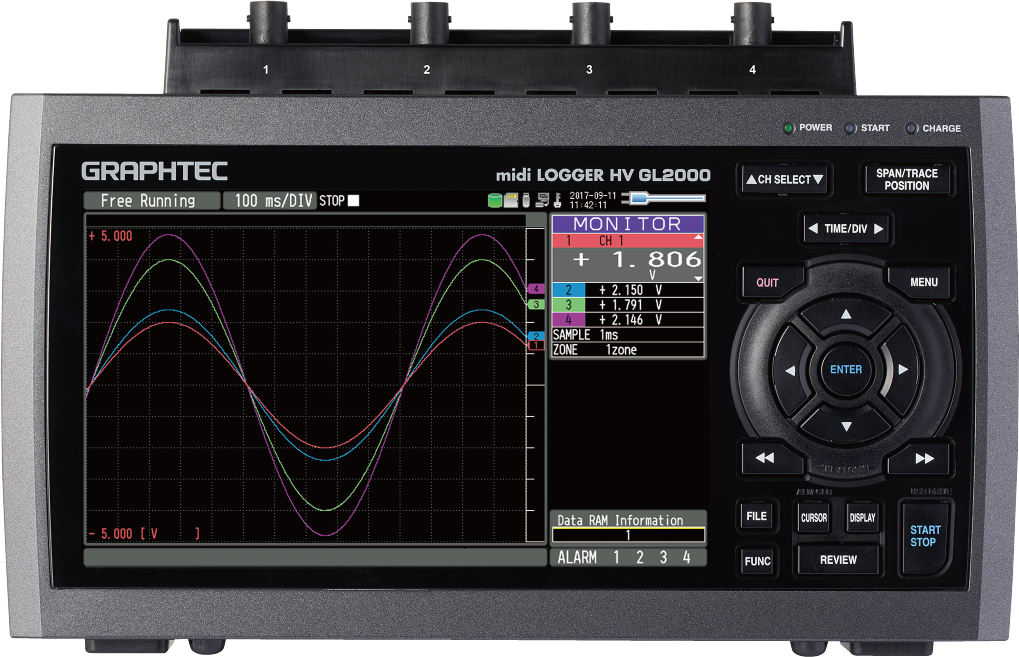

4通道数据记录仪 GL2000

CAT III 600V 兼容高压高速测量

GL2000是一款高压隔离型四通道数据记录仪，符合CAT III 600 V标准，支持最高达600 V rms的测量，所有通道均实现隔离。采样率高达1 MS/s，支持高速数据采集。适用于工厂设备及高压环境的测量。
该设备配备每通道4MB的内置RAM、8GB的内置闪存，并支持SD存储卡、USB存储器等外部存储介质，可根据采样间隔和使用需求灵活选择存储方式。

所有通道均为隔离型，支持最高1MS/s的同时高速采样

GL2000配备了隔离输入机制，可保护信号免受来自其他通道噪声的干扰。采用16位A/D转换器，实现高速、高分辨率的测量。

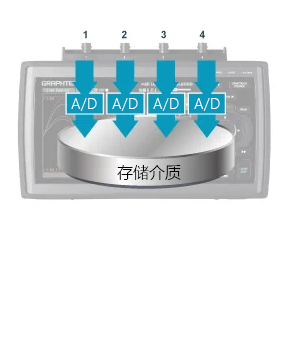

同时采样

GL2000采用多路A/D转换器进行同时采样，有效避免因通道数量增加而导致的采样速率下降。

外部采样

通过外部信号输入，记录仪的采样可与外部设备同步进行。

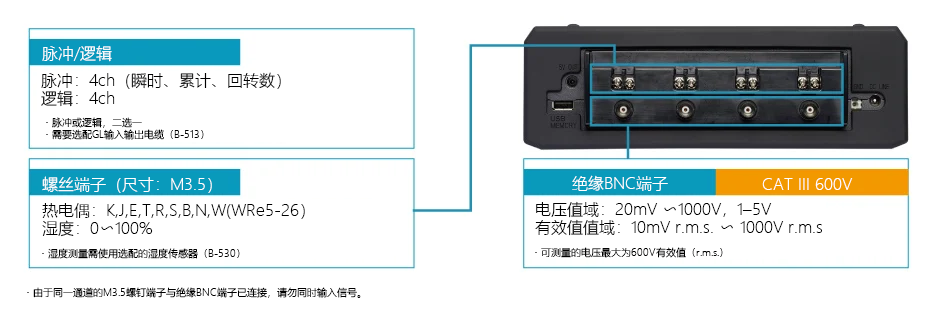

具备CAT III测量等级的多功能输入

可同时高速测量电压、温度、湿度、逻辑信号和脉冲信号。

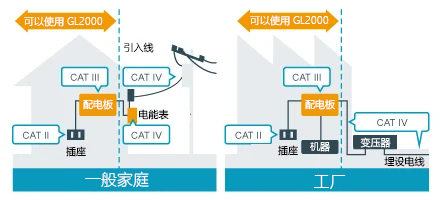

CAT III 600 V适用于测量从配电盘直接取电的设备中的电源回路

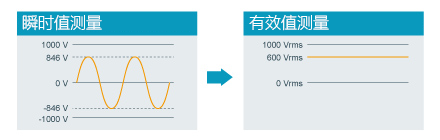

通过有效测量相应的RMS值，检测重复波形中的异常

在1000 Vrms量程下，波峰因数最高可达1.41。最大额定安全电压为600 Vrms，峰值电压为850 V。
在其他量程下，波峰因数最高可达2.0。

　7英寸高清大屏，读取更轻松

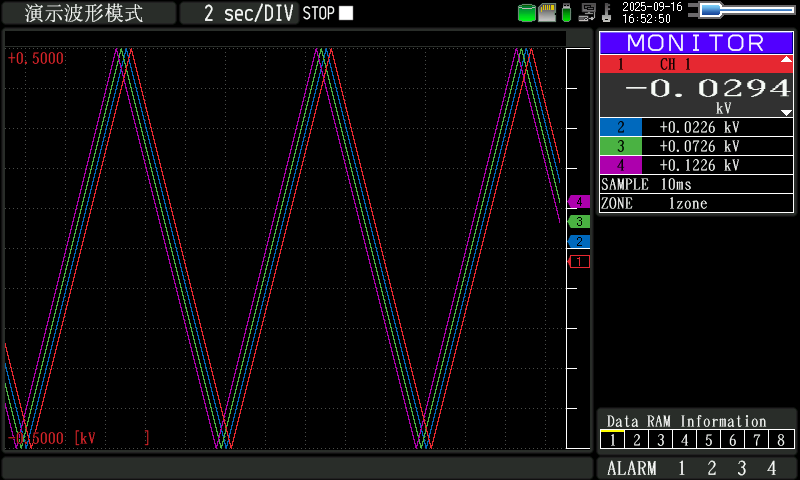

Y-T波形监视画面
数字监视画面
历史波形监视画面
XY图形监视画面

快速便捷的设定流程

通过方向键和确认键即可轻松操作，并可通过六个预设菜单画面进行菜单式操作：AMP、DATA、DISP、TRIG、I/F（接口）和OTHER。

配备三种电源选项

AC电源适配器
DC输入
电池组

选配件

收纳包（B-581）

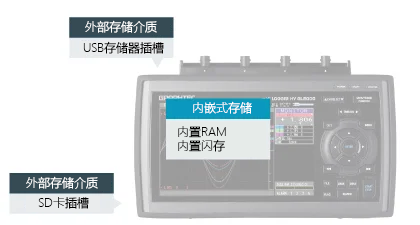

内置大容量RAM（4MS/ch）与Flash存储器（8GB）

内置闪存：

内置4MW样本/ch的RAM
内置8GB闪存

外部存储：

SD卡存储
USB存储器

便捷的数据记录功能

Memory division function　ブロック分割機能块分割功能
循环，中继模式
Save & replay data in CSV format　CSV収録機能＆CSV再生 CSV收录功能和CSV播放
Data backup and hot swaps　バックアップ機能备份功能和热插拔
Auto save function　自動保存機能自动保存功能
数据检索功能

配备以太网（LAN）与USB接口，可与PC通信

基于以太网（LAN）接口的便捷功能

网络服务器功能
FTP服务器功能
FTP客户端功能
Email sending function　メール送信機能发送邮件功能

基于USB接口的便捷功能

USB drive mode　USBドライブモード外接USB模式

两种标准软件

PC软件 GL980_2000-APS 的便捷功能：

提供多种测量画面，包括 Y-T 波形图与 XY 图表
可通过快速设定条件，轻松连接 GL2000 / GL980
GL980_2000-APS 软件内建多项实用功能

高性能软件 GL-Connection：

GL7000 Plus，GL2000，GL980，GLT400 的标准软件
通过 LAN / USB 接口连接 GL 系列与 PC，并可保持记录数据

本体规格

您可以滚动

项目		说明
液晶显示屏	屏幕尺寸	7英寸TFT彩色液晶显示屏（WVGA：800 × 480 像素）
	信息显示内容	Y-T 波形与数字值，放大波形，数字值与实时统计结果，XY 图形
	支持语言	英语，法语，德语，西班牙语，俄语，中文，韩语，日语
与 PC 的接口	接口类型	以太网（10BASE-T，100BASE-TX），USB2.0（高速）
	实时传输速度	最快 1ms
	以太网功能	Web 服务器功能，FTP 服务器功能，NTP 客户端功能，DHCP 客户端功能，Email send function 发送邮件功能
	USB 功能	USB 驱动模式（可传输与删除内置闪存及 SD 存储卡中的文件）
触发功能	种类	• 启动：当触发条件成立时，开始数据采集 • 停止：当触发条件成立时，停止数据采集
	条件	• 启动：关闭，等级值，报警信号，外部信号，指定时间，指定星期，固定时间间隔 • 停止：关闭，等级值，报警信号，外部信号，指定时间，指定星期，固定时间间隔
	条件组合方式	Level OR（等级或），Level AND（等级与），Edge OR（边缘或），Edge AND（边缘与）
	等级值判定	•模拟判定(*1)：电平模式下为 High 或 Low，沿缘模式下为 Rising 或 Falling，支持窗口内（Window-in）、窗口外（Window-out）判定 •逻辑判定：H 或 L（4 通道信号模式） •脉冲判定：High 或 Rising，Low 或 Falling，窗口内（Window-in）、窗口外（Window-out）
	逻辑判定	H 或 L（4通道信号模式）
	触发保持时间	在指定时间段内保持触发动作关闭模式：从上一次启动到下一次启动、从上一次停止到下一次启动时间范围：0秒（无保持）至9999小时59分59秒
	检测精度	±0.5% 的测量范围
	预触发	最多可记录400万点数据（仅使用内置RAM时）
警报功能		この行を削除
	阈值设定	模拟输入：高电平（High）、低电平（Low）、窗口内（Window-in）、窗口外（Window-out）逻辑输入： H 或 L（每个通道的信号）脉冲输入： High 或 Rising, Low 或 Falling，窗口内（Window-in）、窗口外（Window-out）
	条件组合方式	OR（可将源通道与输出端口进行 OR 条件分配）
	检测周期	与模拟采样周期联动
	报警保持	开启或关闭（On 或 Off）
	检测精度	±0.5% 的测量范围
存储设备	内置 RAM	• 4MW/ch（内存分配：4MW×1、2MW×2、1MW×4、0.5MW×8）
	内置闪存	约8GB
	USB存储插槽 (*2)	1个，最大32GB（仅支持FAT、FAT32格式，不支持exFAT / 单个文件最大4GB）
	SD卡插槽 (*2)	1个，支持SDHC，最大可使用32GB（单个文件最大4GB）
记录功能		この行を削除
	OFF记录	仅在开始与停止之间进行记录
	循环 (*4)	始终保留指定容量的最新数据记录目标：内置RAM、内置闪存、SD存储卡、USB存储器记录点数：1,000 ～ 10,000,000 数据※使用内置RAM时为10 ～ 4,000,000 数据可用采样间隔：内置RAM 最快1μs / 其他最快1ms（CSV记录时为10ms）※记录时间：GBD格式需15秒以上，CSV格式需30秒以上
	中继	按时间或容量分割文件，实现无数据丢失的连续记录记录目标：内置闪存、SD存储卡、USB存储器可用采样间隔：最快1ms（CSV记录时为10ms）
数据备份功能	备份间隔 (*6)	关闭・1・2・6・12・24小时・指定时间・按键操作备份 • 可用采样间隔：最快1ms（CSV记录时为10ms）
	备份目标 (*6)	内置闪存・USB存储器・SD存储卡・FTP
	文件格式 (*6)	GBD・CSV
	交换功能	通过按键操作更换备份目标的SD存储卡或USB存储器
Search function 搜索功能	Function 功能	Search for specific point in measured data 在测量数据中搜索特定点。
Search function 搜索功能	Search factor 搜索因子	• Analog: Signal levels in each channel 模拟：每个通道的信号电平。 • Logic: 4-channel signal pattern 逻辑：4通道信号模式。 • Pulse: Rising, Falling, Window-in, Window-out in each channel 脉冲：每个通道的上升沿、下降沿、窗口内、窗口外。 • Alarm: Alarm occurring point 警报：警报发生点
运算功能	统计运算	实时记录时：最大值・最小值・峰峰值・平均值同时显示
	统计运算	数据回放时（光标间）：最大值・最小值・峰峰值・平均值・有效值同时显示
	通道间运算	加法・减法・乘法・除法（文件格式仅限GBD）
Scaling (Engineering unit) function 单位转换（EU）功能		Measured value can be converted to the specified engineering unit 测量值可以转换为指定的工程单位。 • Analog voltage: Converts using four reference points (gain, offset) 模拟电压：使用四个参考点（增益、偏移）进行转换。 • Temperature: Converts using two reference points (offset) 温度：使用两个参考点（偏移）进行转换。 • Pulse count: Converts using two reference points (gain) 脉冲计数：使用两个参考点（增益）进行转换。
Annotation function 注解功能		Comment can be set in each channel, up to 31 alphanumeric characters and symbols (Display first 8 characters on screen) 每个通道都可以设置注释，最多可输入31个字母数字字符和符号（屏幕上显示前8个字符）。
使用环境		温度：0～40℃（使用AC适配器或电池驱动时）湿度：5～85％RH
电源		AC适配器：AC100～240V / 50～60Hz DC驱动：DC8.5～24V（选配：DC驱动电缆B-514）电池组：专用电池组2个（选配：专用电池组B-569）
功耗	使用AC适配器（AC100V时）	显示开启时：约28VA（电池充电中：约42VA）屏保启动时：约24VA（电池充电中：约39VA）
	DC驱动 (24 V)	显示开启时约0.5A（充电中约0.81A），屏保时约0.43A（充电中约0.76A）
	DC驱动 (12 V)	显示开启时约1A（不可充电），屏保时约0.85A（不可充电）
	DC驱动 (8.5 V)	显示开启时约1.46A（不可充电），屏保时约1.22A（不可充电）
外形尺寸		约 176（宽）× 125（高）× 41（深）mm（不包括突出部分）
质量		A约 800g（不含电池组）
耐振性		通过 JIS D1601 标准（条件：5～500Hz / 1小时每方向）

可针对每个通道进行设置。
每个文件的捕获数据大小最多为4GB。
需要标准USB存储设备。
使用GBD格式时，所需的最短捕获时间为15秒；使用CSV格式时为30秒。
使用内置RAM时，可记录10至4000000个数据点。
* CSV格式和FTP服务器功能需固件版本为1.14或更高。
– 当选择循环模式或外部脉冲同步采样进行记录时，无法使用备份功能。
– 当启用的通道数量多、采样速度快或备份间隔长时，停止记录后关闭数据文件可能需要较长时间，因为需要备份的数据量较大。
– 启用备份功能且数据文件格式为CSV时，不支持SD存储卡热插拔和中继收录功能。

输入部分规格

您可以滚动

项目		说明
模拟信号输入通道数		4通道（固定）
输入端子形状		绝缘BNC连接器，或M3.5螺丝端子（但同一通道的BNC与螺丝端子不可同时输入）(*7)
输入方式		所有通道绝缘、不平衡输入、所有通道同时采样
采样间隔		1 M Samples/s to 1 Sample/min (1 μs to 1 min) and External (8)→削除可？ 1, 2, 5, 10, 20, 50, 100, 200, 500 µs1, 2, 5, 10, 20, 50, 100, 200, 500 ms1, 2, 5, 10, 20, 30 s, 1 min, 外部 When using built-in RAM: 1 μs to 1 min, using other storage: 1 ms to 1 min 使用内置RAM时：1μs至1分钟；使用其他存储设备时：1ms至1分钟。
频率响应		DC～200 kHz (+1/-4 dB)
测量范围	电压 (DC)	20, 50, 100, 200, 500 mV1, 2, 5, 10, 20, 50, 100, 200, 500V, 1000V, 1-5V F.S.※最大可测电压：±600V
	有效值 (DC-RMS)	10, 25, 50, 100, 250, 500mVrms1, 2.5, 5, 10, 25, 50, 100, 250, 500, 1000Vrms F.S. ※最大可测电压：600Vrms测量频率范围：20～10kHz ※1000Vrms量程下峰值因数需≤1.4（峰值电压≤±850V），其他量程≤2
	温度	热电偶：K, J, E, T, R, S, B, N, C（旧W：WRe5-26）
	湿度	0～100%（电压0～1V换算）※需使用选配件B-530
滤波器		Off, Line, 5Hz, 50Hz, 500Hz, 5kHz, 50kHz衰减量：-3dB / 衰减率：6dB/oct
A/D转换器		16位（有效分辨率：约为量程的±1/40000）
测量精度 (*9)	电压 (DC)	±满量程的0.25%
	电压 (RMS)	±满量程的1.5%（正弦波，频率范围：20 Hz ～ 10 kHz）
	温度（热电偶） (*10)	类型	测量范围	测量精度
		R/S	0 ≤ TS ≤ 100 ºC 100 < TS ≤ 300 ºC R: 300 < TS ≤ 1600 ºC S: 300 < TS ≤ 1760 ºC	± 7.0 oC ± 5.0 oC ± (读数的 0.05 % + 3.0 oC) ± (读数的 0.05 % + 3.0 oC)
		B	400 ≤ TS ≤ 600 ºC 600 < TS ≤ 1820 ºC	± 5.5 oC ± (读数的 0.05 % g + 3.0 oC)
		K	-200 ≤ TS ≤ -100 ºC -100 < TS ≤ 1370 ºC	± (读数的 0.05 % + 3.0 oC) ± (读数的 0.05 % + 2.0 oC)
		E	-200 ≤ TS ≤ -100 ºC -100 < TS ≤ 800 ºC	± (读数的 0.05 % + 3.0 oC) ± (读数的 0.05 % + 2.0 oC)
		T	-200 ≤ TS ≤ -100 ºC -100 < TS ≤ 400 ºC	± (读数的 0.1 % + 2.5 oC) ± (读数的 0.1 % + 1.5 oC)
		J	-200 ≤ TS ≤ -100 ºC -100 < TS ≤ 100 ºC 100 < TS ≤ 1100 ºC	± 3.7 oC ± 2.7 oC ± (读数的 0.05 % + 2.0 oC)
		N	-200 ≤ TS < 0 ºC 0 ≤ TS < 1300 ºC	± (读数的 0.1 % + 3.0 oC) ± (读数的 0.1 % + 2.0 oC)
		W	0 ≤ TS ≤ 2315 ºC	± (读数的 0.1 % + 2.5 oC)
		参考接点补偿（R.J.C.）精度: ± 1.0 ºC
R.J. Compensation　参考接点补偿		内部或外部
Burnout　烧坏		可在自由运行模式下通过菜单操作检测断线
输入阻抗		1 MΩ ±5%
信号源阻抗		最大 1 kΩ
最大输入电压	在 (+) 与 (−) 端子之间	20 mV ～ 2 V 范围：30 V DC/AC 5 V ～ 1000 V 范围：600 V DC/AC
	在通道之间 (−) 与 (−) 端子之间	600 V DC/AC（CAT III） (*) Transient overvoltage (impulse voltage) 6000V 瞬态过电压（冲击电压）6000V
	通道与地之间 – GND	600 V DC/AC（CAT III） (*) Transient overvoltage (impulse voltage) 6000V 瞬态过电压（冲击电压）6000V
最大耐压	通道之间	5400 V DC/AC（1分钟）
最大耐压	通道与地之间– GND	5400 V DC/AC（1分钟）
绝缘电阻		输入与地之间最小 50 MΩ（在 500 V DC 下）
共模抑制比		最小 90 dB（50/60 Hz，信号源阻抗最大 300 Ω）
信噪比 (S/N)		20 mV 范围：−40 dB（当输入端子 + 与 − 短接时）其他范围：−50 dB（当输入端子 + 与 − 短接时）

Connections can be made individually to BNC terminal or M3.5 screw terminal.
可分别连接至BNC端子或M3.5螺丝端子。
Required Input/Output cable for GL series (B-513) option for connecting signal.
用于连接信号的GL系列（B-513）选件所需的输入/输出电缆。
Subject to the following conditions:
需符合以下条件：
• Room temperature is 23 oC ± 5 oC.
室温为23℃ ± 5℃。
• When 30 minutes or more have elapsed after power has turned on.
通电后经过30分钟或更长时间。
• Filter is set to Line (1.5 Hz) in DC measurement and temperature.
在直流测量和温度测量中，滤波器设置为线路（1.5 Hz）。
• GND terminal is connected to ground.
GND端子连接至地线。
• It is placed vertically.
它是垂直放置的。
• Average of the measured values is used.
使用测量值的平均值。
Wire size of Thermocouple used is 0.32mm diameter in the T and K type, and 0.65mm diameter in other types.
所使用热电偶的线径为：T型和K型为0.32mm，其他类型为0.65mm。

外部输入输出部分规格

您可以滚动

项目		内容
外部输入输出部分	输入 (11, 12)	逻辑输入（4通道）或脉冲输入（4通道）触发输入（1通道）或外部采样（1通道）
外部输入输出部分	输出 (11, 13)	报警输出（4通道）或触发输出（1通道）+报警输出（3通道）
输入信号规格	逻辑／脉冲输入部分	最大输入电压：0～+30V（单线接地输入）输入阈值电压：约+2.5V 迟滞电压：约0.5V（+2.5V～+3.0V）
输入信号规格	外部触发／采样部分	最大输入电压：0～+30V（单线接地输入）输入阈值电压：约+1.9V 迟滞电压：约0.2V（+1.9V～+2.1V） \|
脉冲测量规格	Measurement	Counts pulse signals input to each channel　この行を削除
	脉冲采样间隔	10μs～1小时（与模拟信号采样间隔独立设定）
	最大脉冲输入数	最大输入频率：100kHz 最大计数数：15MC（24位计数器）
	测量模式	转速模式：每个脉冲采样间隔计数脉冲数，乘以倍率换算为每分钟转速量程：0～500M RPM/F.S.
		累计模式：从测量开始起，每个脉冲采样间隔累计显示脉冲数量程：0～20M C/F.S.（自动调整）
		瞬时模式：每个脉冲采样间隔显示脉冲数量程：0～20M C/F.S.
外部采样输入 (*11)		最大输入频率：100kHz 时间误差：1μs以下
输出信号规格	报警输出时	输出方式：开集电极输出（5V上拉电阻10kΩ）接点容量：5V～24V，100mA以下（0.2W以下）
输出信号规格	触发输出时	检测到触发事件后，从输出1端子输出约500μs宽度的脉冲（低电平有效）

连接信号时需要GL系列的输入/输出电缆（选件B-513）。
可选择逻辑输入（4通道）或脉冲输入（4通道），也可选择外部触发输入或采样输入。
可选择触发输出（1通道）或报警输出（1通道）。始终提供3通道报警输出。

PC 端软件规格

您可以滚动

项目		说明
型号		GL980_2000-APS
支持的操作系统 (*14)		Windows10, 8.1, 8, 7（SP1及以上版本）
功能		控制 GL980 和 GL2000、实时数据捕获、数据回放以及数据格式转换
支持的设备		1 台 GL980 或 GL2000
设置范围		AMP设定、收录设定、触发/警告设定、报告设定、其他
录制数据传输	与 GL2000 的内存传输	在 GL2000 上将捕获的数据依次传输到电脑的同时，数据会保存到内置 RAM 中・采样间隔：1μs 到 1min
录制数据传输	实时传输	在 GL2000 上将捕获的数据传输到电脑的同时，数据会保存到内置闪存、SD 卡或 USB 中・采样间隔：1ms 到 1min，以 GBD 和 CSV 格式保存
显示		模拟波形、逻辑波形、脉冲波形、数字值
显示模式		Y-T 显示、Y-T 放大显示、统计演算 + 履历显示、XY 显示
设置范围		将数据格式从GBD二进制转换为CSV，可选择转换光标间的数据或所有数据
过去数据画面功能		通过切换显示当前数据或过去部分数据。适用于采样速度为 1 kS/s 到 1 S/m（采样间隔为 1ms 到 1min）
显示统计 / 历史记录		在测量过程中显示最大值、最小值、平均值及峰峰值（p-p）

Graphtec 不支持在已被操作系统开发商淘汰且不再支持的操作系统上使用的软件或驱动程序。在 Windows 7 中，仅支持 Ultimate、Enterprise、Professional 和 Home Premium 版本。

湿度传感器 B-530（选配）规格

您可以滚动

项目	内容
使用可能温度范围	-25～80℃
使用可能湿度范围	0 t0～100％RH
相对湿度测量精度	±3％RH（在25℃、5～98％RH范围内）
测量方式	电容式
测量环境下的精度 (5 ～ 98%)	测量环境	测量精度
	10～20℃	±5％ RH
	10～20℃	±4％ RH
	20 ～30℃	±3％ RH
	30～40℃	±4％ RH
	40～50℃	±5％ RH
	50～60℃	±6％ RH
	60～70℃	±7％ RH
	7080℃	±8％ RH
	※60℃以上的精度为参考值
响应时间	约15秒（装有膜过滤器时，90％响应）
传感器输出	DC 0～1V
外形尺寸	直径14mm × 长度80mm（不含电缆）
电缆长度	3m
传感器供电	DC +5V～+16V
消耗电流	约4mA

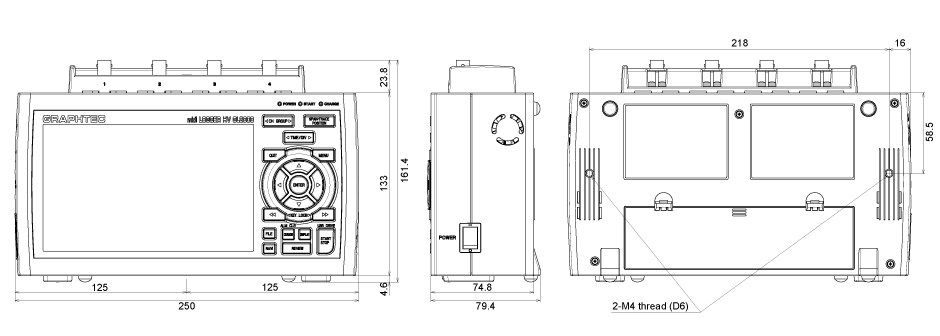

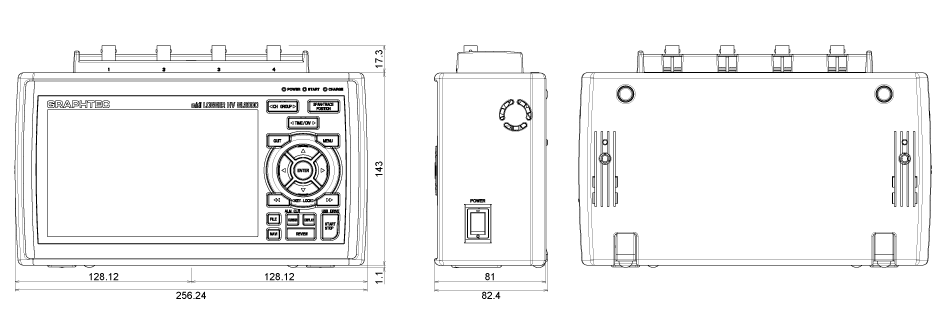

外形尺寸

GL2000（带橡胶保护套）本体尺寸

单位 : mm
尺寸公差： +/- 5 mm

GL2000本体尺寸

单位 : mm
尺寸公差：+/- 3 mm

标准配件

AC电源适配器
铁氧体磁环（安装于电缆上以降低辐射）
M3.5平头螺钉（用于细型热电偶）
倾斜支架（含2个倾斜支架，2个M4×5螺钉）？
Quick Start Guide
CD-ROM (User’s Manual, 应用软件)
保修单
TO ENSURE SAFE AND CORRECT USE

可选配件

项目	型号	说明
GL用输入/输出电缆	B-513	电缆长度 2 米（末端无夹子）
DC驱动电缆	B-514	电缆长度 2 米（末端无夹子）
主机用DIN导轨安装件	B-570	按订单生产
收纳包	B-581	适用于 GL 系列存储（不适用于 GL7000 和 GL100）
AC电源适配器	ACADP-20	用于更换输入：100 – 240V AC，输出：24V DC
