模块型数据采集装置 GL7000

模块型数据采集装置 GL7000

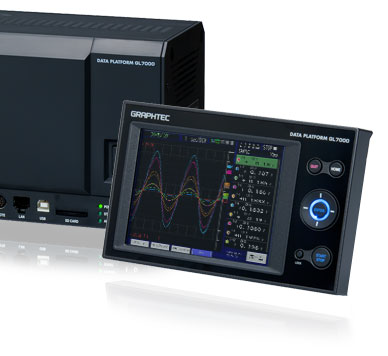

GL7000 Plus通过扩展放大器单元，可广泛应用于各种测量场景。配备可拆卸的触控面板显示单元，支持“独立使用”和“嵌入系统”两种模式，安装显示单元后可在无需电脑的情况下进行各种设置和测量。标配GL系列综合波形查看器“GL-Connection”，可管理“数据记录”、“GL7000本体或电脑中保存的波形数据回放”等各种信息。

支持广泛的测量

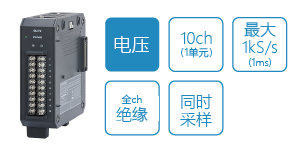

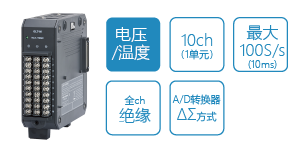

可根据不同的应用将测量功能添加到模块中。通过添加不同类型的模块，也可以实现测量功能的组合。

您可以滚动

电压模块 GL7-V（选配）规格

您可以滚动

项目		内容
商品名称		电压模块
型号名称		GL7-V
输入通道数		10通道 / 模块
输入方式		所有通道隔离、不平衡输入、同步采样（M3螺钉端子）
采样速度		1 k S/s to 1 S/h (1 ms to 1 hr.)
内置RAM		200万数据 / 每通道
量程		100, 200, 500 mV, 1, 2, 5, 10, 20, 50, 100 V, and 1-5 V Full Scale
测量精度 (*1)		±0.25% of Full Scale
A/D转换器		方式：逐次逼近方式分辨率：16位（有效分辨率：±量程的约±1/40,000）
输入阻抗		1 MΩ ±5%
最大输入电压	输入端子(+)/(-) 间	100 mV 至 1 V 量程: 60 Vp-p, 2 V 至 100 V 量程: 100 Vp-p
	输入端子 (–)/(-) 间	60 Vp-p
	输入端子 (-)/(GND) 间	60 Vp-p
耐电压	输入端子 (–)/(-) 间	1000 Vp-p (1 minute)
耐电压	输入端子 (-)/(GND) 间	1000 Vp-p (1 minute)
绝缘电阻	输入端子 (-)/(GND) 间	Min. 50 MΩ (at 500 V DC)
共模信号消除比		90dB以上（50/60Hz，信号源阻抗低于300Ω）
频率响应		DC 至 1 kHz (+1/-3 dB)
滤波器	低通滤波器	Off, 线性(1.5 Hz), 5, 50, 500 Hz (衰減 -3 dB（-5.2dB 至 -1.4dB）/ 6dB oct)
外形尺寸(W×D×H)		约 49 x 136 x 160 mm (突出部分除外)
重量		约 840 g

根据以下条件： ● 室温为 23℃ ±5℃。 ● 电源开启后已过 30 分钟以上。 ● 滤波器设置为 10 或 Line。 ● 采样率设置为 1 秒。 ● GND 端子已接地。

电压 / 温度模块 GL7-M（选配）规格

您可以滚动

项目			内容
商品名称			Voltage and Temperature measurement module
型号名称			GL7-M
输入通道数			10通道 / 模块
输入方式			所有通道隔离、平衡输入、扫描方式采样（M3螺钉端子）
采样速度			1-10通道条件下100S / s至100S / h (1-10通道条件下10 ms至1小时间隔)
内置RAM			200万数据 / 每通道
量程	电压		20, 50, 100, 200, 500 mV, 1, 2, 5, 10, 20, 50 V, and 1-5 V Full Scale
	温度		热电偶: K, J, E, T, R, S, B, N, and W (WRe5-26) RTD: Pt100, JPt100 (JIS), Pt1000 (IEC751)
	湿度		0 to 100 % RH, 使用可选湿度传感器（B-530）
测量精度 (*1)	电压		±0.1% of Full Scale
	温度	热电偶	量程 (TS: 测量温度)	测量精度
		R/S	0 ≤ TS ≤ 100℃	±5.2℃
			100 < TS ≤ 300℃	±3.0℃
			R: 300 < TS ≤ 1600℃	±(0.05% of reading + 2.0℃)
			S: 300 < TS ≤ 1760℃	±(0.05% of reading + 2.0℃)
		B	400 ≤ TS ≤ 600℃	±3.5℃
		B	600 < TS ≤ 1820℃	±(0.05% of reading + 2.0℃)
		K	-200 ≤ TS ≤ -100℃	±(0.05% of reading + 2.0℃)
		K	-100 < TS ≤ 1370℃	±(0.05% of reading + 1.0℃)
		E	-200 ≤ TS ≤ -100℃	±(0.05% of reading + 2.0℃)
		E	-100 < TS ≤ 800℃	±(0.05% of reading + 1.0℃)
		T	-200 ≤ TS ≤ -100℃	±(0.1% of reading + 1.5℃)
		T	-100 < TS ≤ 400℃	±(0.1% of reading + 0.5℃)
		J	-200 ≤ TS ≤ -100℃	±2.7℃
			-100 < TS ≤ 100℃	±1.7℃
			100 < TS ≤ 1100℃	±(0.05% of reading + 1.0℃)
		N	-200 ≤ TS < 0℃	±(0.1% of reading + 2.0℃)
		N	0 ≤ TS ≤ 1300℃	±(0.1% of reading + 1.0℃)
		W	0 ≤ TS ≤ 2000℃	±(0.1% of reading + 1.5℃)
		基准接点补偿精度±0.5℃ * 使用热电偶时，T型为0.32Φ，其他类型为0.65Φ
		RTD	量程	印加电流	测量精度
		Pt100	-200 to 850℃ (F.S. = 1050℃)	1 mA	±1.0℃
		JPt100	-200 to 500℃ (F.S. = 700℃)	1 mA	±0.8℃
		Pt1000	-200 to 500℃ (F.S. = 700℃)	0.2 mA	±0.8℃
基准接点补偿			具有内部/外部切换功能
A/D转换器			方式：ΔΣ方式, 分辨率：16位（有效分辨率：完整测量范围的1/40,000）
输入阻抗			1 MΩ ±5%
最大输入电压	输入端子 (+)/(-) 间		60 Vp-p
	输入端子 (–)/(-) 间		60 Vp-p
	输入端子 (-)/(GND) 间		60 Vp-p
耐电压	输入端子 (–)/(-) 间		350 Vp-p (1 minute)
耐电压	输入端子 (-)/(GND) 间		350 Vp-p (1 minute)
绝缘电阻	输入端子 (-)/(GND) 间		Min. 50 MΩ (at 500 V DC)
共模信号消除比			90dB以上（50/60Hz，信号源阻抗低于300Ω）
滤波器	低通滤波器		Off, 2, 5, 10, 20, 40 滤波器为移动平均。测量值为设定采样次数的平均值。若采样时间超过5秒，则以5秒的子采样数据计算平均值。
5V输出			湿度传感器（B-530）用1通道
外形尺寸(W×D×H)			约 49 x 136 x 160 mm (突出部分除外)
重量			约 770 g

根据以下条件： ● 室温为 23℃ ±5℃。 ● 电源开启后已过 30 分钟以上。 ● 滤波器设置为 10 或 Line。 ● 采样率设置为 1 秒。 ● GND 端子已接地。

可根据测量用途添加模块

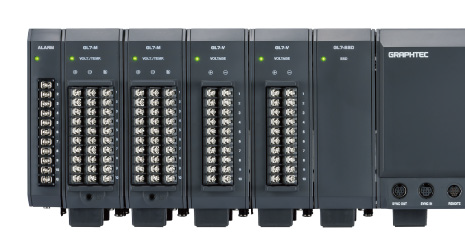

最多可将10个输入模块连接到一个主机

输入模块可根据测量用途进行扩展

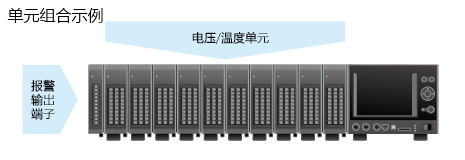

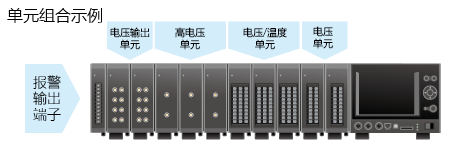

可混合安装放大器单元，最多可安装10个单元 ^(*1)

最多可安装10个相同的放大器单元^(*1)

* 当组合不同类型的放大器单元时，采样间隔可设定为最短放大器单元的采样间隔。但采样间隔较长的放大器单元将在其自身的最高采样间隔下更　新数据，在此期间将记录相同的数据
* 根据单元类型，安装数量有限制。（使用GL7-V与GL7-V时，最多可安装10个单元（100通道））

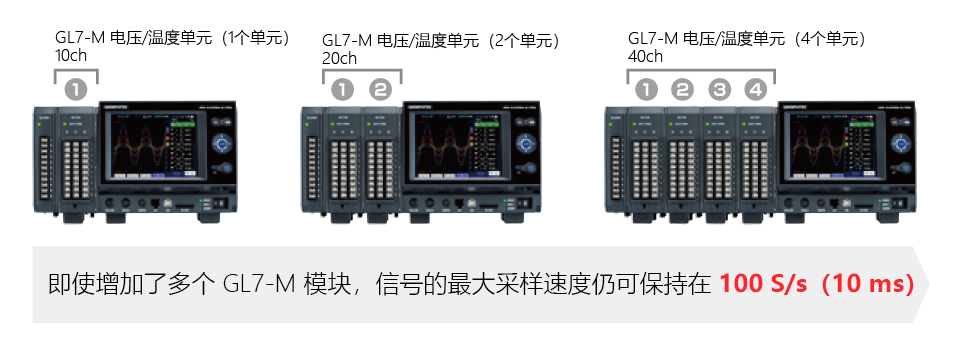

无论输入模块的数量如何，最大采样速度保持不变

在安装电压/温度单元（GL7-M）时的情况

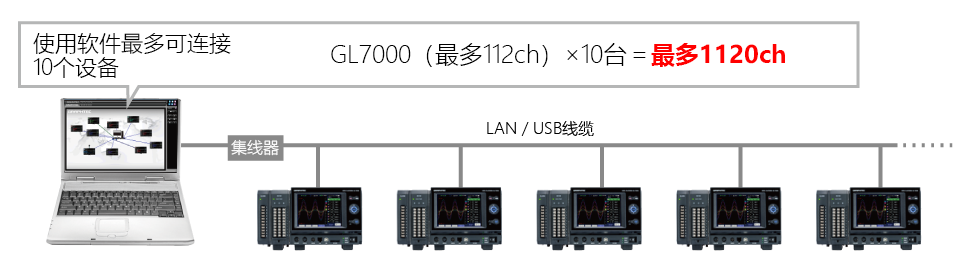

通过使用电脑，最多可进行1120通道的多通道测量

通过一台电脑使用LAN/USB线和集线器，使用标准软件最多可连接10台GL7000

配备高精度触控面板的显示模块，可实现多种配置下的测量

可拆卸的显示模块支持独立使用和嵌入式系统配置

通过连接显示模块，无需电脑即可进行测量设定和信号测量。显示模块可通过LAN线连接至主模块，实现远程操作，也可嵌入系统中。即使连接了显示模块，仍可通过电脑进行操作。

使用CAT5 LAN线（直连）最远可达10米

清晰易读的大尺寸5.7英寸（VGA 640×480）高分辨率LCD显示器

采用明亮清晰的TFT彩色LCD显示器。可轻松读取波形或数字形式的数据，并检查测量参数设定。

4种记忆媒体可对应从高速信号的短时间收录到低速信号的长时间收录

内置RAM

高速采样（最高：1MS/s），最适合短时间记录

每个功能模块配有可收录200万条数据的内置RAM
即使增减测量的通道也不会对采样的速度·收录时间产生影响

内置Flash闪存

以低于1KS/s的采样速度，最适合进行长时间测量

8GB的Flash闪存内置与主模块
能够连续收录最大4GB的数据

SD记忆卡插槽

以低于1KS/s的采样速度，最适合进行长时间测量

SD记忆卡插槽内置于主模块
可选配最大32GB的SD记忆卡，并可连续收录最多4GB的数据

128GB SSD模块

高速采样（最高：1MS/s），最适合短时间记录

SSD模块必须位于主模块旁
能够连续收录最大4GB的数据

用于数据记录和重放的实用功能

可同时测量高速与低速两个采样速度的双重采样功能
可将长时间收录无数据丢失地保存为多个文件的中继收录功能
在特定的收录容量或时间范围内，始终记录最新数据的循环收录功能
将保存在内置RAM中的数据自动备份到其他介质的数据备份功能

标配的电脑软件 “GL-Connection”

实现高性能与简便操作的软件。可连接Graphtec的midi LOGGER系列。

显示详细信息

GL7000 规格

您可以滚动

项目		说明
型号		GL7000
模块数		最大10个模块（最大112通道） ^(*1)
外部输入/输出信号 ^(*2)	输入	开始/停止, 触发, 外部采样, 自动平衡^(3) 信号类型: 接点 (继电器),集电极开路, 电压^(2)
外部输入/输出信号 ^(*2)	输出	触发, 设备忙^(3), 报警 (10 通道)^(4) 信号类型: 集电极开路（上拉电阻10kΩ）
触发，报警功能	触发功能	通过触发开始或停止数据记录
	重复触发	有效（ON）：自动进入等待触发信号状态，以进行下一次数据采集无效（OFF）：一次触发完成数据采集（可选择重复动作：上次开始到下次开始，上次停止到下次开始）
	触发设定	关闭、测量信号、报警、外部信号、时钟、星期或时间
	测量信号的触发判定条件	组合：在信号电平或信号边缘上的 OR 条件或 AND 条件用于模拟信号的触发条件：高电平／上升沿、低电平／下降沿、窗口内、窗口外
	警报判定条件 ^(*4)	组合：在信号电平或信号边缘上的 OR 条件或 AND 条件用于模拟信号的报警条件：高电平／上升沿、低电平／下降沿、窗口内、窗口外
	报警输出通道数	10通道
	预触发 ^(*5)	触发成立点之前的数据数量：0～采集数据数量
计算功能	通道间计算	两个模拟输入信号的加、减、乘、除（采样速度上限为10次/s（100ms间隔））可用的运算单元与输出目标位置为模拟输入通道1~100
计算功能	统计计算	从实时与回放的数据中的平均值、峰值、最大值、最小值中选择两个计算、可在实时以及光标间制定（回放时） ^(*6)
PC　I/F		以太网(10 BASE-T/100 BASE-TX), USB 2.0 (高速)
存储设备	内置	内置RAM：200万数据（置于各功能模块内）内置Flash闪存：8GB
存储设备	外部 ^(*7)	SD卡（支持SDHC，最大约32GB），SSD模块（约128GB）单个收录文件最大4GB
数据采集功能 ^(*7)	数据保存位置	直接采集至内置RAM、内置Flash闪存、SD卡或SSD
	内置RAM采集设置	采集点数：1～2,000,000 设定单位：以1点为单位
	自动保存功能 ^(*7)	当采集目标为内置RAM时有效的功能 On：将内置RAM中的数据自动保存至内置Flash闪存、SD卡、SSD Off：仅临时保存至内置RAM（断电后数据将被清除）
	采集功能 ^(*8)	功能：Off，普通，循环收录，中继收录循环收录 ^(8): 采集点数：1,000～2,000,000 采集目标: 内置RAM、内置Flash闪存、SD卡、SSD 中继收录: ^(9): 内置RAM、内置Flash闪存、SD卡、SSD
	采集中可用功能 ^(*10)	双屏显示，移除/切换SD卡，在光标之间保存　保存光标间数据
	数据备份功能 ^(*7)	备份间隔 ^(11)： Off, 1, 2, 6, 12, 24 小时备份地址 ^(11⁾： SD卡, FTP服务器文件格式^(*11): GBD or CSV ※存储地址和备份地址不能为同一地址
双重采样功能 ^(*12)	功能概要	可以以两种采样速度记录信号。长时间记录时采用低速采样，而在触发发生后，对瞬态部分进行高速采样记录。
	低速采样(长时间采样)	存储地址：内置Flash闪存、SD卡采样间隔：1, 2, 5, 10, 20, 50, 100, 125, 200, 250, 500ms,1, 2, 5, 10, 20, 30s, 1, 2, 5, 10, 20, 30min, 1h 触发计时器功能: 开始时间，停止时间，重复收录
	高速采样 (异常触发之后进行短时间采样)	存储地址：内置RAM、SDD模块（专用选件）采样间隔： 1, 2, 5, 10, 20, 50, 100, 200, 500us
操作环境		0～45℃、5～85％RH
电源		100～ 240 V AC, 50 ～ 60Hz
耗电量		110VA
标配件		快速指南, CD-ROM, AC电源线缆
外观尺寸 (W x D x H)		主模块:约 193 x 141 x 160 mm (突出部分除外) 报警输出端子：约 30 x 136 x 145 mm (突出部分除外)
重量		主模块：约2.2 kg, 报警输出端子：约 350 g

画面模块以及SSD模块不包含其中。应变模块最多安装数为8模块。
可以在每个逻辑/脉冲模块设定是使用逻辑测定还是脉冲测定。
使用逻辑模块时：可以安装最多7模块。使用脉冲模块时：可以安装最多2模块。
使用向外部输出/从外部输入的功能的时候，须使用GL用专用线缆（B-513)。
应变模块的时候可以使用。
报警输出安装在随机附件的报警输出模块中。
仅使用内置RAM的时候可以指定存储地址。根据触发组合的不同，有可能会发生预触发无法使用的情况。
实时的换算结果由测量值画面和换算画面显示。最快采样间隔为100ms。
本产品不附送SD记忆卡。
可以使用的SD记忆卡为：SD、SDHCspeed class4及以上、SSD模块（GL7-SSD）为选件。
存储地址不设定为内置RAM的时候，可以收录的时间为剩余容量的1/3以下。
存储地址不设定为内置RAM的时候，100ms为最快的采样间隔。
单个收录文件最大4GB。
存储地址设定为内置Flash闪存，SD记忆卡的时候，10ms为最快的采样间隔。
存储地址设定为SSD的时候，在安装1-2功能模块（脉冲为最多8ch时），20μs为最快的采样间隔。
收录中功能能使用的最快采样间隔为100ms。
使用CSV格式保存时，请确保固件版本为最低为2.10。
使用循环收录·外部采样功能为On的时候，不能使用备份功能。
有效ch数较多、采样速度较快以及备份间隔较长的情况下，备份文件占用空间可能较大。
所以会在收录停止并读写数据的阶段花费较长时间。
使用无线LAN并使用FTP服务器保存数据的时候，根据通讯状态的不同，可能会发生备份失败的情况。
CSV格式备份的，须设定采样间隔为10ms以上方可使用。
使用CSV格式保存和备份功能的时候，不可更换SD记忆卡也不可重复收录。
长时间采样（低速），异常触发后的短时间采样（高速）只可使用GBD格式。
使用异常触发后的短时间采样（高速）并把存储地址设定为SSD模块时，此采样可能需要花费数秒。
并且无法使用以下的功能:
・外部采样·循环/重复收录·备份功能·收录时2画面回放
・XY、FFT功能
・同时控制数台GL7000Plus·仅使用电压模块（GL7-V）、电压温度模块（GL7-M）的场合
*13
·
·
·
The Input/Output cable (B-513) is required for connecting the signal
The alarm signals are outputted on the terminal block attached to the main module as standard accessory.
Method of detection
Volt./Temp. module:
The alarm is detected every 5 seconds when the sampling interval is longer than 5 seconds and reported. The alarm is detected in the sampling interval when the sampling interval is shorter than 5 seconds and reported.
Other modules:
The alarm is detected every 1 ms when the sampling interval is shorter than 1ms. The alarm is detected in the sampling interval when the sampling interval is set between 2 ms to 5 seconds and reported. The alarm is detected every 5 seconds when the sampling interval is longer than 5 seconds and reported.
It is available when the captured data is saved to the built-in RAM. The pre-trigger function may not available in combination with the trigger settings.
The result of real time calculation is displayed in the digital display mode. Available sampling speed is the 10 samples/s (100 ms interval).
When the captured data destination is set to the built-in-RAM, the captured data is not maintained after a power failure is occurred. When destination is set to the built-in Flash or the SD memory card, it may have a problem by a power failure if it is being accessed to write data. If the memory device is not damaged, the closed data file is maintained. The file is closed every minute while data is being captured. This function is not available when the FFT mode.
The USB drive mode is started by setting of the switch on the main module. It can be also started when the power is turned on while pressing the START/STOP key on the display module.
The SD memory card is not included as a standard accessory. Compatible SD card type: SD, SDHC Speed class 4 or faster.
Capacity of memory device may be smaller depending on time of production.
The file for recording data is limited up to 4GB on firmware version 2.0 or later, 2GB on firmware version 1.6 or before.
The capacity for saving the data is set to one third of available memory when the captured data destination is set to a device other than the built-in-RAM. Available sampling speed is up to 10 samples/s (100ms interval).
When the captured data destination is set to the built-in Flash or the SD memory card, sampling speed is limited up to 100 samples/s (10 ms interval).
The Sync cable (B-559) is required when this function is used. The GL-Connection software is required when the synchronizing function is used.
This function is able to be available when sampling speed is set up to 10 samples/s (100 ms interval).
The CSV format is available with firmware version 2.10 or rater.
– When the RING mode or external pulse synchronization sampling is selected for recording, the backup function is not available.
– When there are meany number of active channels, the sampling time is fast, or the backup interval is long, it may take time to closing the data file after recording stops because the size of the data to be backed up becomes large.
– Available sampling speed is the 10 ms or slower when using the CSV format.
– When backup is enabled and data file format is specified with CSV format, SD memory card exchange (hot-swapping) and RELAY recording are not available.
Both slow and high speed sampling can only be recorded in GBD format.
Following actions are not available:
– External sampling
– Ring / Relay recording
– Back up feature
– Dual screen feature (playback while recording)
– XY / FFT function
– Synchronization operating with multiple GL7000
– Connecting with only Voltage module (GL7-V) or Voltage/Temperature module (GL7-M)

PC 端软件规格

您可以滚动

项目		说明
型号		GL-Connection
支持的操作系统		Windows 10 / 8.1 / 8 / 7 （32/64-bit edition）
功能		控制 GL7000、实时数据捕获、数据格式转换
控制单元		最多 20 台仅 GL7000：最多 1120 个通道与 GL 系列混合：最多 2000 个通道
GL7000设置范围日本語にはない？		Input settings→AMP设定でよいでしょうか（日本語にはない欄のため不明です）, Memory settings→收录设定でよいでしょうか（日本語にはない欄のため不明です）, 触发/警告设定、其他
Captured data ^(*20) 日本語にはない？		※在以 CSV 格式保存数据时、采样速度会受到所使用通道数量的限制。当以 CSV 格式保存数据时、采样速度会受到所使用通道数量的限制。 ※当捕获的数据保存到内置 RAM 时、无法实时保存到电脑中。
显示		模拟波形、逻辑波形、脉冲波形、数字值
显示模式		带数字值的 Y-T 波形图、实时/重播已保存数据的 XY 图（版本 1.20 或更高）、FFT（版本 1.20 或更高）、光标信、捕获条件、报警信息测量条件设置列表 ^(*21) 内容：CH番号、线色、注释、输入、范围、滤波器、单位、跨度、定标功能：CSV 输出、高级设置链接
设置范围		将二进制数据转换为 CSV 数据（特定时间段、全部数据合并为一个文件、或分成多个文件）、并可通过压缩或合并多个文件来创建新文件。
警告功能		当发生报警时、向指定地址发送电子邮件。
显示统计 / 历史记录		正在录制：最大值、最小值、峰值或平均值在播放光标之间：最大值、最小值、峰值或平均值或光标之间的 RMS
搜索功能	标准	任意通道中的特定标准
	报警	任意通道中发生的报警事件
	时移	数据的开始、中间、结束、触发点、指定时间（绝对时间或相对时间）、指定时间
Cursor sync ^(*21) 対訳表だと↑ですが、少し分かりにくいでしょうか		在显示不同数据文件的多个屏幕上同步光标位置从头开始：从每个屏幕的开头同步光标位置从当前位置开始：从每个屏幕的当前光标位置同步
解除遥控锁定 ^(*21)		它允许在GL7000受软件控制的情况下、仍然可以通过控制面板进行设定操作。
操作锁定		操作画面可以锁定（可通过密码解锁）。
FFT分析功能 (固件版本 1.20 或更高版本)	分析频率范围	0.08, 0.2, 0.4, 0.8, 1.6, 2, 3.2, 4, 8, 20, 40, 80, 200, 400, 800 Hz, 2, 4, 8, 20, 40, 80, 200, 400 kHz
	点数	500, 1000, 2000, 4000, 10000
	窗口函数	矩形、 Hanning、 Hamming、Blackman、Flat-top、指数 ※対訳表では↑上記4単語は英語のままでした。
	平均	加总平均、指数平均、保持峰值
	通道数	4个通道
	功能	Y-T、线性、电源、PSD、交叉、转移函数、相干性、COP
	显示模式	单显示、双显示、奈奎斯特
数据记录目的地选择 ^(*21)		选择仅将数据记录到 GL7000 或将数据记录到 PC 和 GL7000
创建输出数据函数 (1.40 或更高版本)		PC中保存的数据文件（GBD/CSV格式）GL7000中保存的数据文件（GBD格式）、生成的简单波形（直流电压和正弦波、三角波、斜波、脉冲波）

当数据目标指定为 GL7000 的 RAM 时，捕获的数据无法实时保存到 PC 上。数据捕获完成后，GL7000 RAM 中的数据可以保存到 PC 上。
仅支持带有 farmware 版本 2.0 或更高版本和 GL-Connection 版本 2.2 或更高版本的 GL7000。

Display module GL7-DISP (option) specification

您可以滚动

Item		Description
Model number		GL7-DISP
Display device		5.7-inch TFT color LCD monitor (VGA: 640 x 480 dots)
Operation		Touch panel and Cursor keys ^(*22)
Touch panel		Capacitive type touch panel, Operated by finger or the proprietary pen
Displayed language		English, French, German, Chinese, Korean, Japanese
Screen saver		Turns off back-light by 10, 30 sec., 1, 2, 5, 10, 30, 60 min.
Displayed information		Waveform in Y-T with digital values, Waveform only, Digital value, Waveform in XY
Connection cable		LAN cable (CAT5 class, Straight connection, Up to 10 m) ^(*23)
Standard accessories		Bracket for slanted mount, Connection cable (40 cm), Ground cable, Screws
External dimensions (W x D x H)		Approx. 187 x 34.5 x 119 mm (Excluding projection)
Weight		Approx. 530 g

Most operations can be selected by both the touch panel and the cursor keys.
When the display module is mounted at an angle using the bracket, the display module is connected to the main module by a LAN cable that is attached to the display module as a standard accessory.

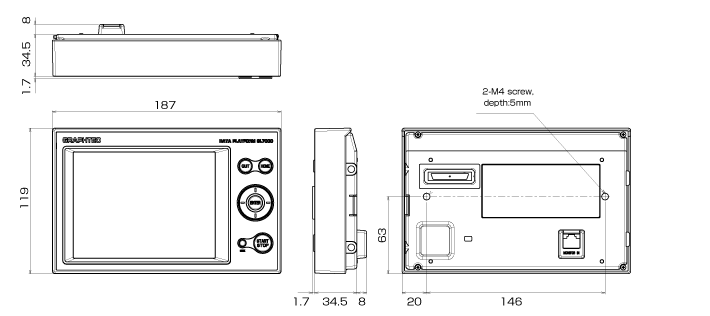

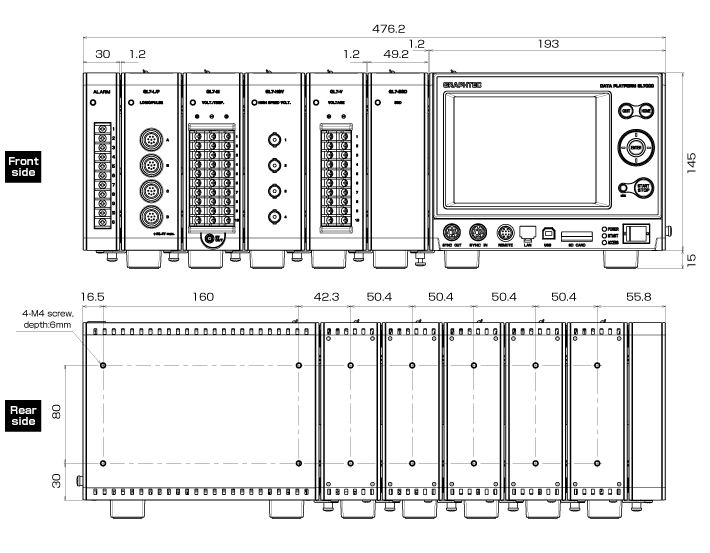

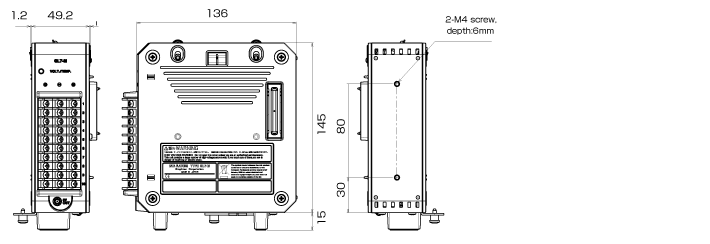

Dimensions

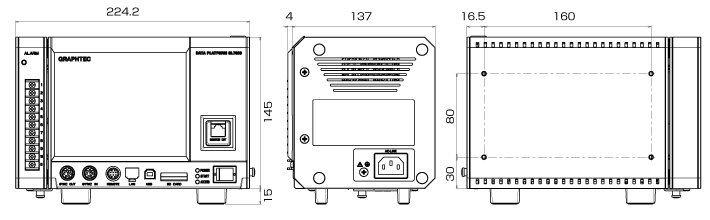

GL7000 Main module

GL7000 Main module with four input/output modules and SSD module

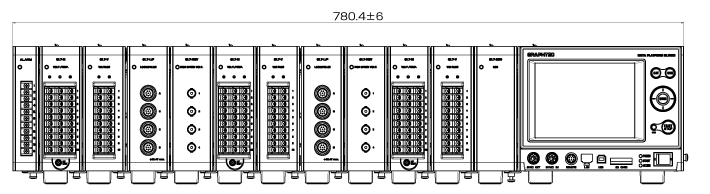

GL7000 Main module with ten input/output modules and SSD module

Display module

Input / Output Module

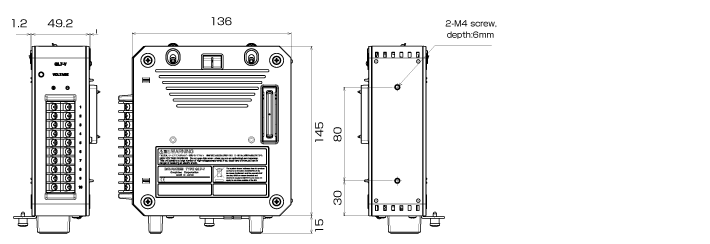

Voltage module (GL7-V)

Voltage/Temperature module (GL7-M)

Scale : mm
Tolerance : ± 1 mm

Options

Item	Model Number	Description
Sync. Cable	B-559	1 m long, Synchronizing between GL7000
Storage case	B-586	Can store GL7000 with up to 3 modules. (GL7000 + 3 modules OR GL7000 + 2 modules & SSD) Not for transferring. The caster can work only on smooth surface.
Input/Output cable for GL	B-513	2 m long, Bare wire for signal connection – Connector for GL series
