绝缘多通道数据记录仪 GL860 & 4 端子台
- 首次推出包括30通道在内的4种输入端子阵容！
- 可从20通道扩展至最多200通道，实现多种现象的测量。
- 6项新功能：采样间隔更快、存储循环功能、通道复制功能、警报历史、CH间运算、Modbus通信
- 通过选配的无线局域网单元，可从您的电脑进行无线测量。
所有通道均为隔离型／通用输入，独立式多通道设计
每个输入通道可选择电压、温度和湿度等参数。
其他测量参数可使用EU比例换算。
测量电压
支持20 mV至100 V的宽范围输入。
测量温度
热电偶: K, J, E, T, R, S, B, N, C（old W:WRe5-26)
RTD（热电阻）*: Pt100・JPt100・Pt1000(IEC751)
仅支持三线式热电阻（RTD）
*请使用B-565连接热电阻（RTD）
测量电流 (4 -20 mA)
可选配250Ω分流电阻，用于电流测量。
配备专用的1–5V测量范围
分流电阻250Ω（B-551）
*无法与免螺丝端子一起使用
测量湿度
可选配湿度传感器
传感器的电源也由主机供电
配备专用湿度量程
湿度传感器（B-530)
配备数字输入/输出端口
连接选配的I/O电缆后，可使用数字输入/输出功能。
输入/输出电缆 (B-513)
＜逻辑/脉冲输入（4通道）＞
逻辑: 无电压接点（A接点、B接点、常开、常闭）、开集电极、电压输入（高低电平判定）
脉冲: 每个通道可选择3种模式（旋转 / 数量计数 / 瞬时值）
<警报输出：4通道>
每个输入通道都可以设定警报条件。
在发生警报时，可以通过输出1至4发出信号。

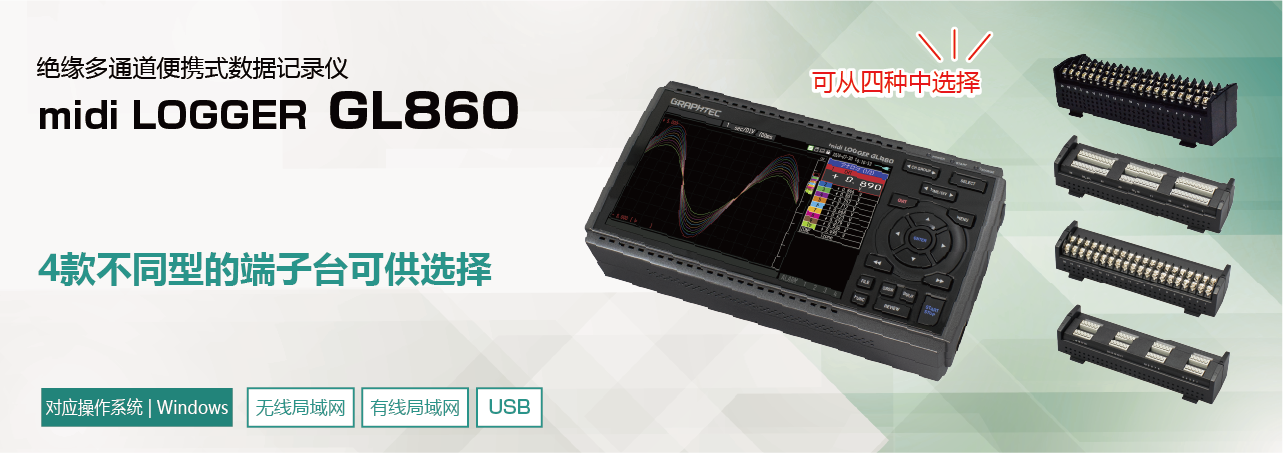

4款不同型号的端子台可供选择
包括高耐压型B-565在内的4种端子类型已推出。
请选择最适合您测量应用的端子类型。
端子规格比较
 20ch高耐压高精度型端子台 (B-565) |  30ch快插式端子台 (B-563SL-30) |  20ch标准型端子台 (B-563) |  20ch快插式端子台 (B-563SL) | |||||||
| 输入通道数量 | 20ch | 30ch | 20ch | 20ch | ||||||
| 输入端子类型 | M3螺钉式 | 快插式 | M3螺钉式 | 快插式 | ||||||
| 输入方式 | 光电 MOS 继电器扫描系统 / 所有通道均隔离 ，平衡输入 | |||||||||
| 测量范围 ※1 | 电压 | 20, 50, 100, 200, 500 mV, 1, 2, 5, 10, 20, 50, 100 V, 1-5 V F.S. | ||||||||
| 温度 | 热电偶：K, J, E, T, R, S, B, N, C (W: WRe5-26) | |||||||||
| RTD（热电阻）*Pt100・JPt100・Pt1000(IEC751) 仅支持三线式热电阻（RTD） | （*无法连接热电阻（RTD）） | |||||||||
| 温度范围：100°C、500°C、2000°C（华氏温度为：150°F、750°F、3000°F） | ||||||||||
| 湿度 | 0 to 100% （需选配湿度传感器 B-530） | |||||||||
| 最大输入电压 | 输入通道+/-极间 | 20mV to 2V range (60Vp-p) 5V to 100V range (110Vp-p) | ||||||||
| 输入通道之间 | 600Vp-p | 60Vp-p | ||||||||
| 输入通道/GND间 | 300Vp-p | 60Vp-p | ||||||||
| 耐压值 | 输入通道之间 | 600Vp-p | 350Vp-p 1 分钟 | |||||||
| 输入通道/GND间 | 2300VACrms 1 分钟 | 350Vp-p 1 分钟 | ||||||||
| 电压测量精度 | ±(0.05%ofF.S.+10μV) | ±0.1% of F.S. | ||||||||
| 使用环境 | 0 to 45℃ | |||||||||

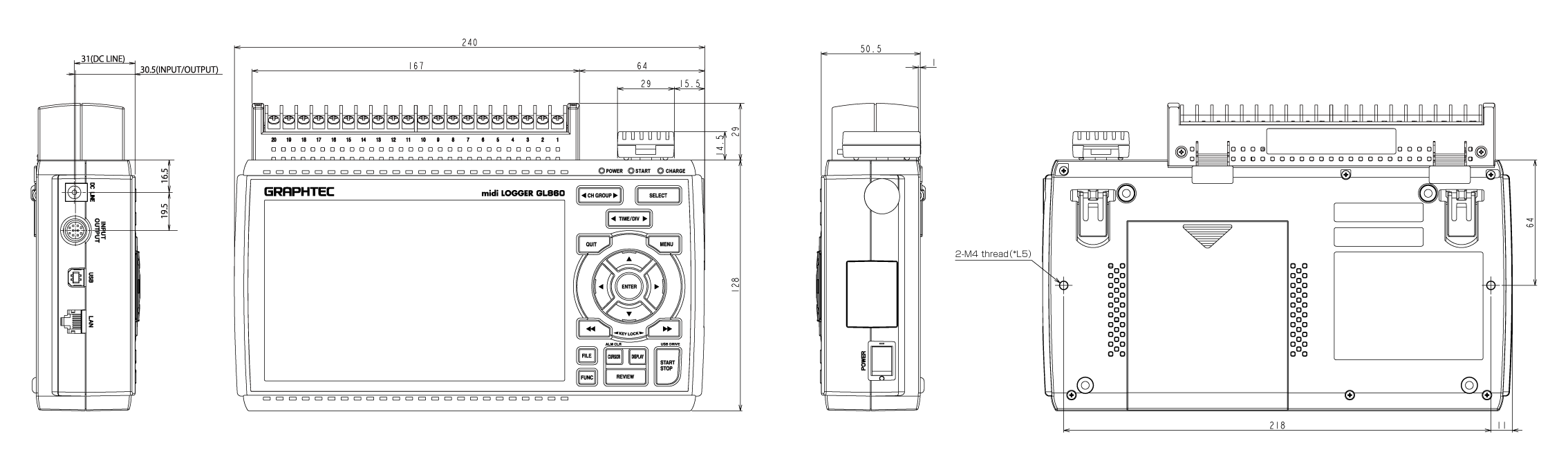

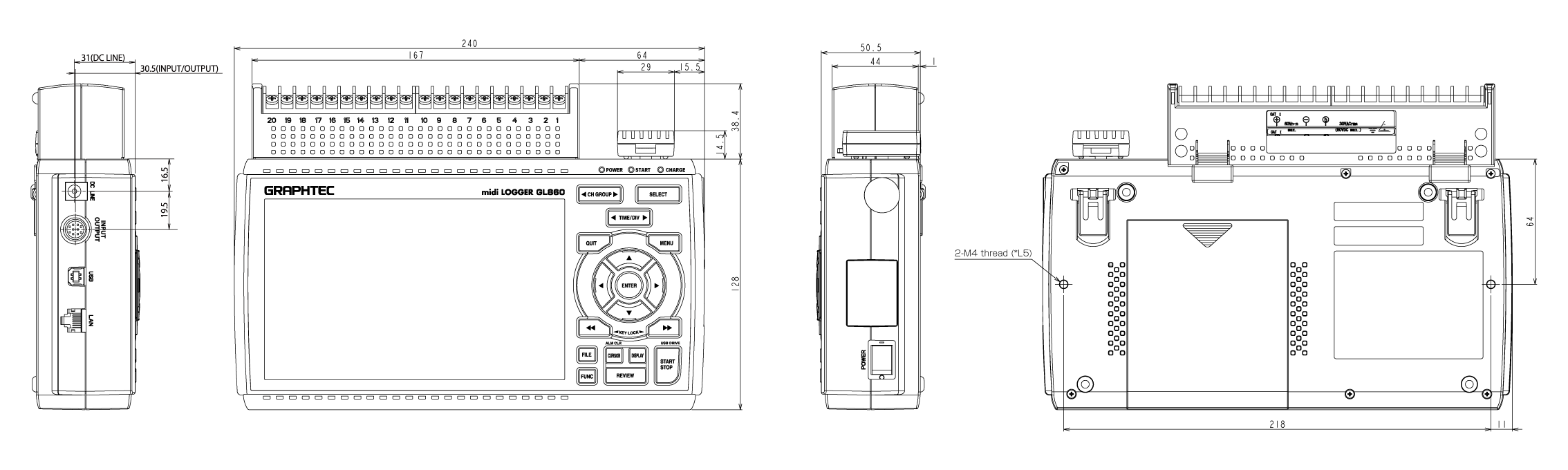

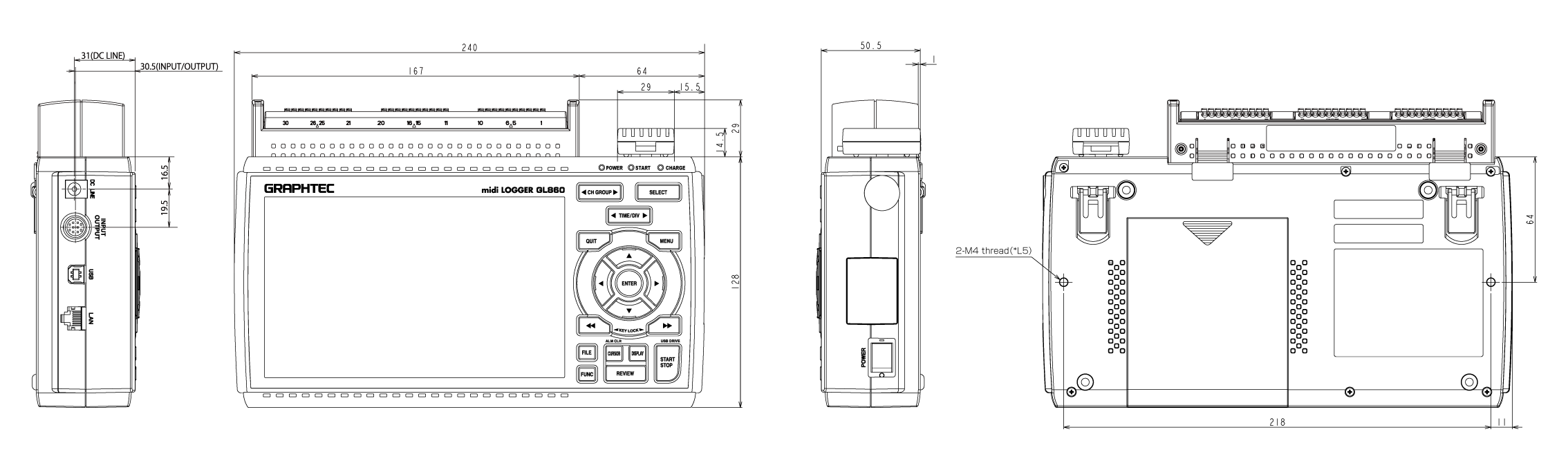

| 外观尺寸 (约) (W x D x H) (包含GL860) | 240×166×52.5mm (不包括突出部分) | 240×158×52.5mm (不包括突出部分) | ||||||||
| 质量 [重量] (约) (包含GL860) | 1035g (不包括AC电源适配器和电池组) | 1010g（不包括AC电源适配器和电池组) | ||||||||
*请参考用户手册以了解各端口的测量精度。
最大输入电压
B-565
< 输入通道+/-极间 (A) >
– 最大输入电压: 60Vp-p (范围为20mV至2V)
110Vp-p (范围为5V至100V)
< 输入通道之间 (B) >
– 最大输入电压: 600Vp-p
– 耐压值: 600Vp-p
<输入通道/GND间 (C) >
– 最大输入电压: 300Vp-p
– 耐压值: 在1分钟内达到2300Vp-p
B-563SL-30 / B-563 / B-563SL
< 输入通道+/-极间 (A) >
– 最大输入电压: 60Vp-p (范围为20mV至2V)
110Vp-p (范围为5V至100V)
< 输入通道之间(B) >
– 最大输入电压: 60Vp-p
– 耐压值: 在1分钟内达到350Vp-p
< 输入通道/GND间 (C) >
– 最大输入电压: 60Vp-p
– 耐压值: 在1分钟内达到350Vp-p

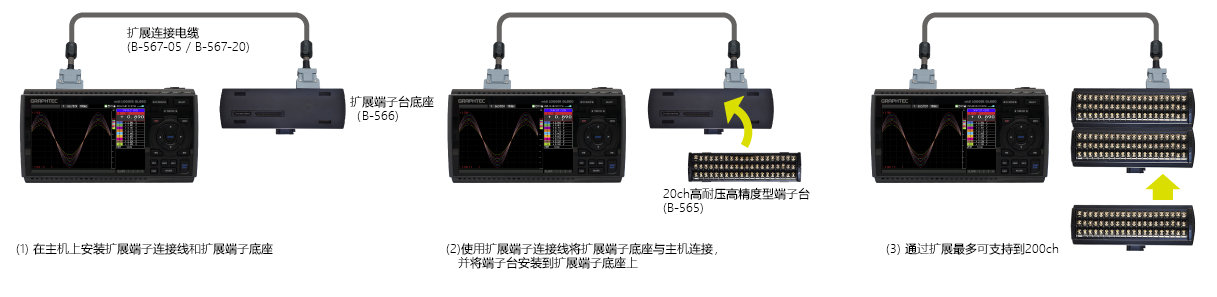

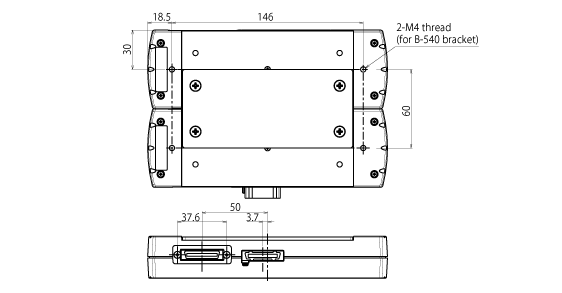

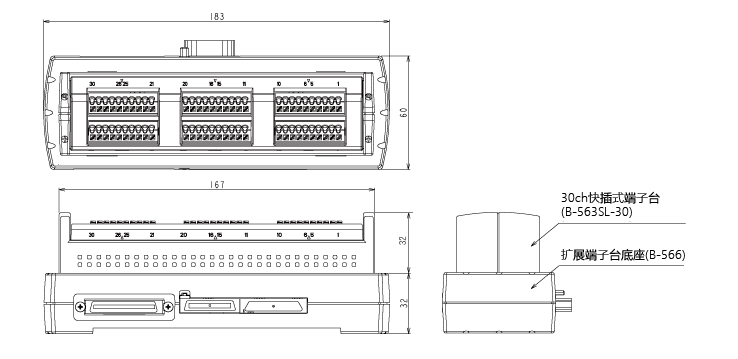

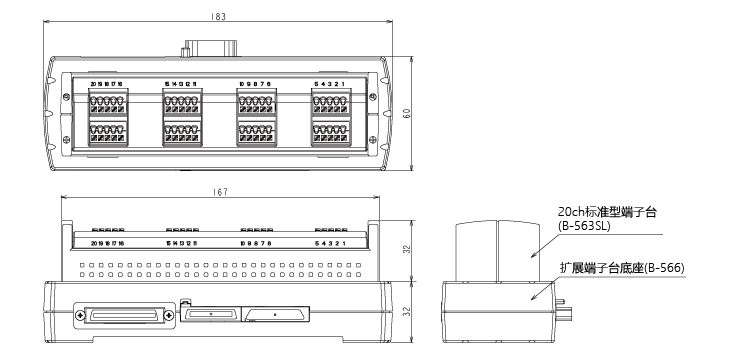

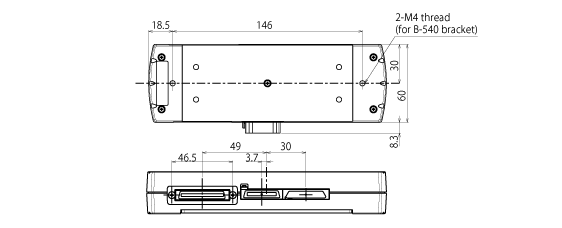

模拟信号输入端口的通道扩展
最多可扩展至200通道
示例
20ch / 30ch
40通道以上（最多可达200通道）
通道扩展示例
| 通道数量 | 20ch | 30ch | 40ch | 50ch | 100ch | 200ch |
| GL860 | 1 | 1 | 1 | 1 | 1 | 1 |
| 扩展连接电缆 (B-567-05/B-567-20) | – | – | 1 | 1 | 1 | 1 |
| 扩展端子台底座(B-566) | – | – | 2 | 2 | 4 | 7 |
| 20ch端子台*1 (B-565/B-563/B-563SL) | 1 | – | 2 | 1 | 2 | 1 |
| 30ch端子台*1 (B-563SL-30) | – | 1 | – | 1 | 2 | 6 |
*1. 当B-565与其他端口一起使用时：
耐压：将采用较低的耐压值
精度：取决于所连接的端口

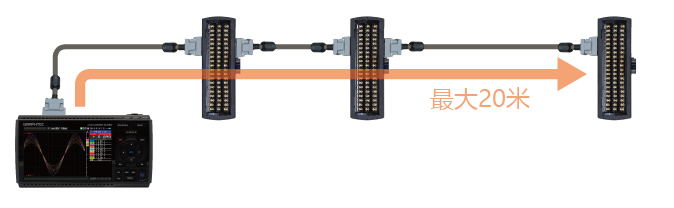

输入端口与GL860可通过扩展连接电缆（50cm / 2m）进行扩展
*如果测量受到噪声影响，请降低采样间隔速度。

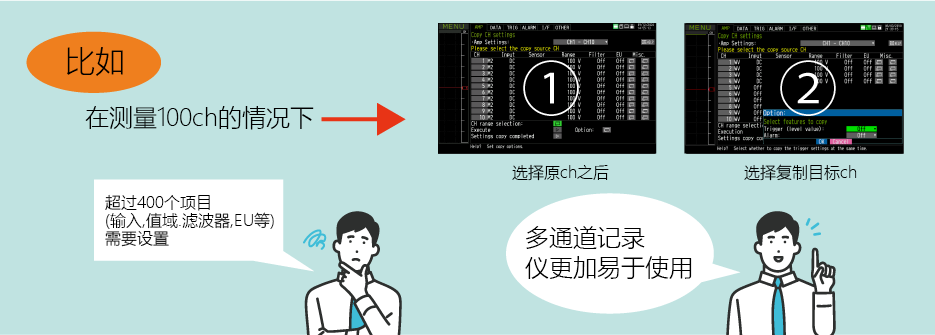

CH复制功能适用于多通道测量
可一次性复制输入、量程、滤波器、EU等设置。
只需选择通道即可完成设置，大幅减少所需工时。
触发器和警报设置也可以复制。
最小采样间隔达5ms
在限制使用通道数量的情况下，采样速度最快可达5ms。
| 采样间隔 | 5ms | 10ms | 20ms | 50ms | 100ms | 250ms | 500ms | 1s | |
| 可使用的通道数 | 1 | 2 | 4 | 10 | 20 | 50 | 100 | 200 | |
| 测量对象 | 电压/湿度 | ● | ● | ● | ● | ● | ● | ● | ● |
| 温度 | – | – | – | – | ● | ● | ● | ● | |
内置8GB闪存，支持SD卡
记录时间示例（数据大小：2GB）
| 采样间隔 | 5ms | 10ms | 50ms | 100ms | 200ms | 500ms | 1s | 10s |
| GBD 格式 | 15天 | 24天 | 47天 | 54天 | 108天 | 270天 | 超过366天 | 超过366天 |
| CSV 格式 | 1天 | 3天 | 8天 | 11天 | 22天 | 55天 | 111天 | 超过366天 |
*数据为近似值。本图表中所示的捕获数据文件大小为2GB，文件格式为GBD或CSV。
采样间隔受使用通道数量的限制(5ms: 1ch, 10ms: 2ch, 20ms: 4ch, 50ms: 10ch)
循环收录功能
当超过设定的记录点数时，系统会自动删除旧数据，仅保留最新数据。 (可记录的数据点数范围为1,000到2,000,000点。)
中继收录功能
当内存配置为中继收录模式时，数据会持续保存至多个最大2GB的文件中，直到停止收录为止，期间不会丢失任何数据。
存储器循环功能
在传统的中继收录功能基础上，系统会在内存容量不足前自动删除最旧的文件，从而继续进行数据收录。
支持收录过程中更换SD存储卡
当采样间隔为100ms或更慢时，可在数据收录过程中更换SD存储卡，无需中断记录，确保数据连续性。
安装无线局域网单元（B-568）时，无法插入SD存储卡。

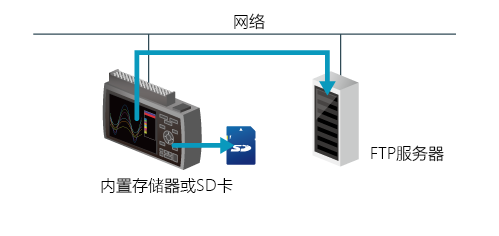

备份收录数据
可以将录制的数据以固定间隔自动备份到其他存储介质。
备份间隔: 1, 2, 6, 12, 24小时
备份地址: SD卡或FTP服务器
文件类型: GBD (二进制) or CSV (文本)
- CSV格式在固件版本1.43或更高版本中可用。
- 使用CSV格式时，可用的采样速度为100 ms或更慢。
- 在循环收录开启或外部采样的情况下，无法使用备份功能。
- 不能将与收录目标相同的存储器设置为备份保存文件夹。
- 若启用了CSV格式收录和备份功能，则无法更换SD存储卡，也无法进行中继收录。
校验和功能
这是一个在重放数据文件时检查其完整性的功能。它会比较从数据文件生成的校验码与记录的校验码。当两个校验码不一致时，可能表示数据文件已损坏或被他人更改。校验码是在GL单元创建数据文件时记录到文件中的。
- 校验码不仅会添加到普通数据收录文件中，也会添加到用于备份、循环收录或中继收录所创建的文件中。对于以GBD格式创建的数据文件，可以添加校验码。但是，如果使用GL100_240_840-APS或GL-Connection软件转换并保存记录的数据文件，校验码将不匹配。
- 此功能适用于固件版本1.43及以上。
根据测量环境支持多种电脑接口
可通过USB、无线局域网或有线局域网连接至电脑。
※如需无线局域网连接，需选配B-568。USB连接使用常规A-B型电缆。

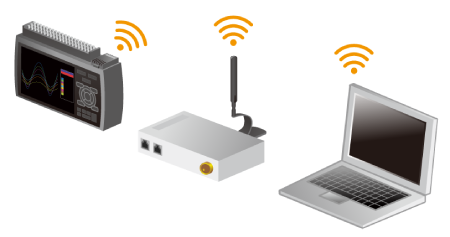

通过选配的无线局域网单元（B-568），可与电脑进行无线连接。
可选的无线局域网单元仅在部分地区提供。
无线局域网选项可实现与其他设备的无线通信。

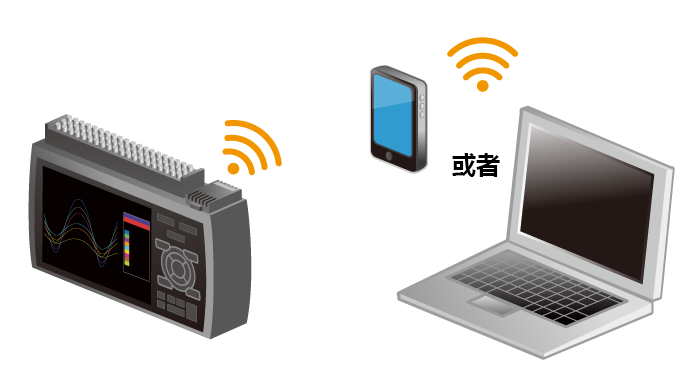

访问点可实现与电脑和智能设备的直接连接，无需路由器。
站模式可连接至无线局域网路由器，根据环境条件，可通过互联网使用远程电脑和智能设备查看数据并接收邮件。
通过以太网实现与电脑的有线连接 (10BASE-T / 100BASE-TX)
可与电脑进行一对一连接，也可通过HUB实现多台设备连接。
Modbus/TCP
通过Modbus通信，GL860记录的数据可传输至PLC。
可从PLC控制GL860的记录开始/停止。
如需了解更多关于Modbus通信的信息，请向我们申请 软件开发工具包 (SDK).
实用功能
实用功能
- 警报输出功能
- 警报历史功能
- 通道运算增强
- 自动跨度
- USB驱动模式
- 支持三种供电方式
操作性的改善
- 网页服务器功能加速
- 简化波形设定
- 隐藏不必要的菜单选项
- 显示帮助二维码
- 提升可视性 (菜单树结构已优化改进)
应用软件
适用于电脑
- GL28-APS
应用软件可将GL系列设备连接至电脑，并执行设定、记录及采集数据的管理。
高性能软件
- GL-Connection
通过LAN或USB将GL系列设备连接至电脑，以管理记录数据。
